一、EN22-TOUCH芯片概述

EN22-TOUCH是一款專用的低功耗觸摸喚醒芯片，內部集成有WDT單元、定時器、PWM和手動復位單元。英銳恩EN22-TOUCH系列器件能夠為您的電路設計減小系統的復雜度，同時提高系統可靠性。EN22-TOUCH是電容式觸摸感應芯片，采用SOP8封裝。

二、EN22-TOUCH的功能特點

●工作環境溫度范圍：–40+85℃；
●極高的靈敏度，可穿透3mm的玻璃，感應到手指的觸摸；
●超強的抗干擾和ESD能力；
●可通過CS10V動態注入電流測試；
●可比較容易通過EMC測試；
●內置按鍵消抖,無需軟件再消抖；
●外圍電路簡單，最少只需一個4.7nf電容，芯片即可正常工作；
●工作電壓范圍：2.5~5.5V,睡眠最低平均電流7uA。

三、EN22-TOUCH推介應用場景

EN22-TOUCH非常推介用于各種觸發設備、高可靠性或觸摸啟動功能的電子系統，為各種喚醒設備、液晶屏系統、醫療設備產品提供喚醒功能。

可用于電視機、音響、顯示器、玩具等家電和娛樂設備與工業控制設備，例如：

1.顯示屏。
2.消費類電子產品。
3.美容儀。
4.娛樂設備。

四、EN22-touch引腳功能

（1）觸摸信號：當TO管腳有出模時，G1輸出200mA低電平。
（2）輸出信號：G1空閑時輸出高電平，觸發輸出200mA低電平，后恢復高電平。

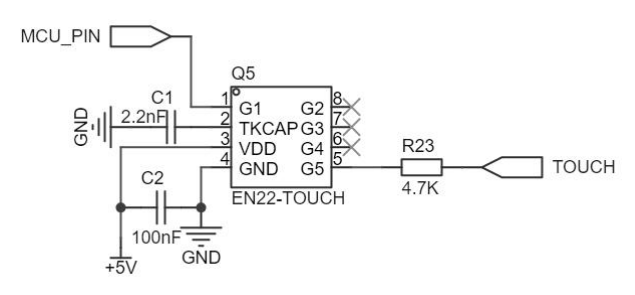

EN22-TOUCH應用電路：

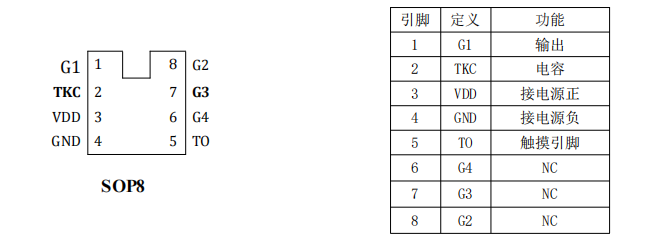

五、EN22-TOUCH封裝

以上就是英銳恩單片機開發工程師分享的“英銳恩推出低功耗觸摸喚醒芯片EN22-touch”，英銳恩專注單片機應用方案設計與開發，提供國產自研8位單片機、32位單片機。
