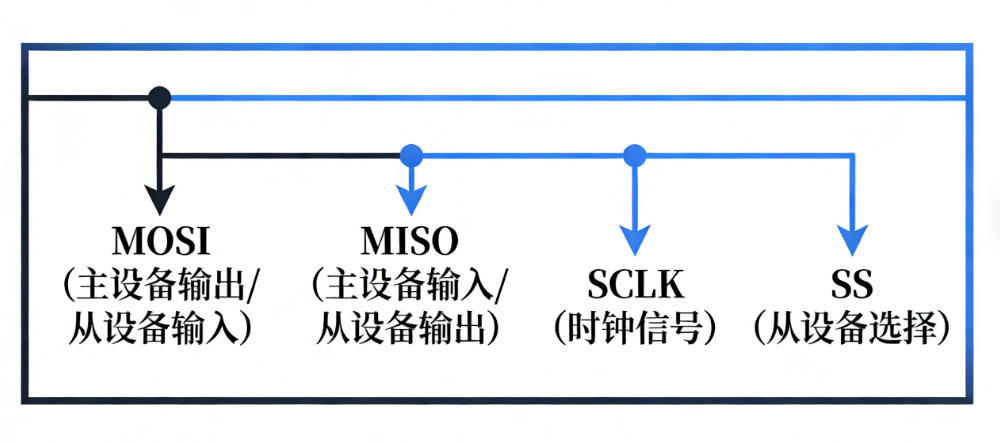

單片機SPI通信數據錯位，幾乎是每個單片機工程師都會踩到的坑。PI通信看似簡單（僅四根信號線），但正因配置靈活，也是極易出現通信故障的協議。日常遇到的數據錯位、高低位傳輸顛倒問題，根源基本都是主從設備配置不匹配，下文從底層邏輯拆解故障原因。

一、核心根源：四種工作模式混淆

SPI共有四種工作模式，由時鐘極性、時鐘相位共同決定，這也是引發數據錯位的最主要原因。
時鐘極性：控制時鐘總線空閑時的電平狀態；時鐘相位：決定數據在時鐘上升沿或下降沿被采樣。
主從設備采樣、發送沿不匹配時，從機無法精準采集有效數據，只會抓到前一位數據尾端或后一位數據起始位，最終導致整字節數據偏移。比如發送0b10110000，設備可能收到偏移后的0b01100001，波形正常但數據完全對應不上。

二、直接原因：數據傳輸順序顛倒

這是高低位傳輸錯亂的直接誘因，SPI協議本身未強制規定數據先發高位還是低位，傳輸順序由芯片設計決定。
主流MCU、外設默認高位先行；部分專用芯片（LED驅動、傳感器、模擬SPI ADC等）則要求低位先行。兩者配置沖突時，傳輸數據會完全反轉，看似亂碼實則存在對稱規律，也是初學者配置SPI寄存器時最容易忽略的配置項。

三、高速通信隱患：采樣相位細微錯位

即便SPI模式匹配，高速傳輸下依舊可能出現錯位故障。一方面主從時鐘存在微小頻差，長時間連續傳輸會產生相位累積誤差，采樣點落在數據邊沿，引發一位出錯、后續全部錯位；另一方面時鐘線毛刺、接線接觸不良，會讓從機誤判時鐘信號，額外計數導致數據串位，手工接線場景下這類故障尤為常見。

四、易被忽視：片選信號配置錯誤

片選信號的作用常被低估，不同外設對片選時序要求不同：部分設備要求多字節傳輸時片選持續拉低，部分則要求單字節傳輸后片選重新拉高同步。
代碼時序與外設要求沖突時，會打亂設備內部計數邏輯，導致字節幀結構錯亂，進而引發數據錯位。

五、代碼漏洞：缺少忙狀態檢測

Flash、SD卡、ADC這類SPI外設，處理數據需要一定響應時間。標準通信流程需遵循“主機發送-從機處理-主機讀取”的步驟，若發送指令后未等待從機忙標志釋放，直接下發后續數據，會導致數據被忽略，最終引發后續數據邏輯錯位。

當遇到數據錯位或高低位反了時，一般按下面的順序進行排查：

先確認模式：仔細閱讀從機數據手冊，找到時序圖。確認時鐘空閑電平和數據采樣邊沿。然后在單片機的SPI配置中嚴格對應。如果不確定，用邏輯分析儀抓取SCK和MOSI波形，與手冊對比。

檢查字節順序：確認從機手冊中“Data Format”部分。如果單片機支持可配，直接修改配置；如果不支持，可以在軟件里用查表法或位反轉宏對數據進行預處理。

降低速度：先把SPI時鐘降到極低（如100kHz）。低速下信號完整性更好，能排除硬件接觸不良和時序建立時間不足的問題。

驗證連接：確認MISO接MISO，MOSI接MOSI。雖然聽起來簡單，但很多人會把主機的MISO誤接到從機的MOSI，導致“有數據但全是亂的”。
