單片機開發中，3.3V與5V邏輯電平不匹配導致通信異常，核心是雙方高低電平判決門限不同及引腳耐壓限制。這里我們具體分兩個方向說明：

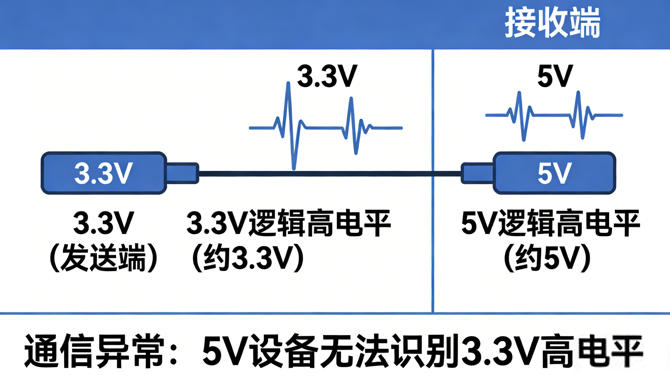

一、3.3V設備發送，5V設備接收

這種情況非常容易出現5V設備收不到數據或誤碼，主要原因有兩點：

1. 邏輯“1”識別異常：3.3V設備高電平約3.3V（最小2.4V~2.8V）；5V TTL設備（如老式8051）VIH約2.0V，可識別但噪聲容限低；5V CMOS設備（如HC系列）VIH約3.5V，3.3V電平無法被識別，導致數據錯誤。
2. 驅動能力不足：3.3V設備I/O口驅動電流小，若5V端有大下拉電阻或寄生電容，信號上升沿變緩，引發時序錯誤。

二、5V設備發送，3.3V設備接收

這種情況風險更高，主要問題為：

1. 過壓損壞引腳：5V設備高電平4.5V~5.0V，超過3.3V設備引腳耐壓，電流倒灌會損壞引腳、觸發閂鎖效應，甚至燒毀單片機。
2. 邏輯“0”干擾風險：5V低電平可被3.3V設備正常識別，但長導線或干擾環境下，高壓擺幅可能串擾臨近信號線。

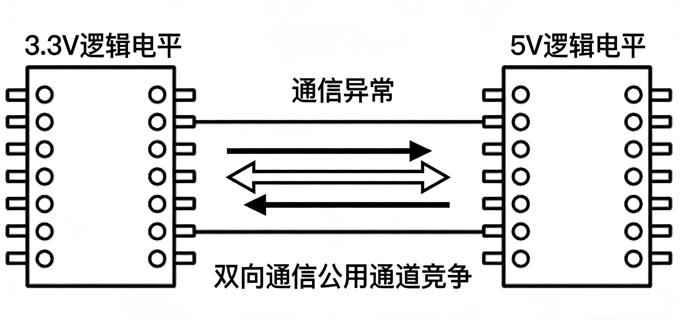

三、雙向通信與總線競爭（I2C、SPI等）

1. I2C總線：3.3V上拉時，5V設備釋放總線后，3.3V總線電壓低于5V設備VIH，導致誤判；5V上拉時，會燒毀3.3V設備。
2. 推挽輸出配置：3.3V與5V設備推挽輸出腳直連，若一方輸出高、一方輸出低，會形成電源到地的通路，燒毀雙方引腳。

解決方法通常包括使用電平轉換芯片、MOSFET搭建的雙向電平轉換電路、電阻分壓（單向）、或使用開漏極加外部上拉（如I2C）。
